东莞电机正反转电路图阐明

东莞电机广泛使用于各种无特殊请求的机械设备上作为其动力来历。设备在运转过程中常常需求用到正回转,如卷扬机需经过正回转收放物品,攻丝机经过电动机的正回转来进刀和退刀等等。各种电动机默以为正转,且没有供给回转的接线图。为了满意设备的正回转请求,咱们如何经过接线来完成电动机的正回转呢?下面东莞电机厂带您一同进行电动机正回转电路图剖析,期望可以对您的实际出产有所帮助。

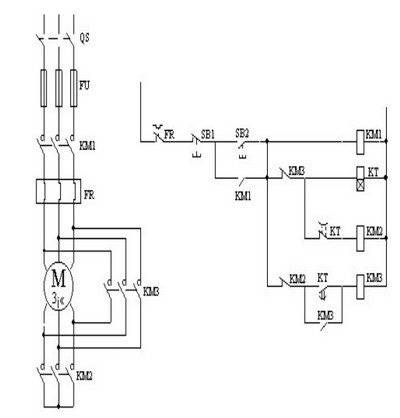

电机要完成正回转操控,将其电源的相序(三相UVW)中恣意两相对调即可(咱们称为换相),通常是V相不变,将U相与W相对调。为了确保两个接触器VW动作时能够牢靠互换电动机的相序,接线时应使接触器的上口接线保持一致,在接触器的下口调相。因为将两相相序VW对调,故须确保下面电路图中的二个KM线圈不能一起得电,不然会发作严重的相间短路毛病,因而该电路有必要采纳联锁(如下图所示)


使用了按钮联锁(机械),即便一起按下正回转按钮,调相用的两接触器也不可能一起得电,机械上防止了相间短路。因为使用的接触器联锁(电气),所以只需其间一个接触器得电,其长闭触点就不会闭合。这么在机械、电气两层联锁的使用下,电机的供电系统不可能相间短路,有效地维护了电机,一起也防止在调相时相间短路形成事端,烧坏接触器。

对于上图电动机正回转电路图阐明:图中主回路选用两个接触器,即正转接触器KM1和回转接触器KM2。当接触器KM1的三对主触头接通时,电源的相序按UVW接入电动机,电动机就向相反方向转动。电路请求接触器KM1和接触器KM2不能一起接通电源,不然它们的主触头将一起闭合,形成UW两相电源短路。为此在KM1KM2线圈各自支路中相互串联对方的一对辅佐常闭触头,以确保接触器KM1KM2不会一起接通电源,KM1KM2的这两对辅佐常闭触头在线路中所起的效果称为联锁或互锁效果,这两对辅佐常闭触头就叫联锁或互锁触头。
